Modificação do BlueAudio HBP-02 Saida RCA

[eduardotv]

Olá. Estou modificando o Blueaudio HBP-02 . Já postei umas fotos em outros tópico. Vou adicionar uma saída RCA a partir do circuito do aparelho, assim mantenho o funcionamento original, porem com a possibilidade de alimentar um modulo amplificador.
A motivação é que já tenho modulo e SUB e não quero gastar muito. Acredito que a modificação no Player vai invalidar a garantia só dele.
vou postar algumas fotos e o link do datasheet dos CIs relacionados.
CI amplificador : http://www.st.com/web/en/resource/techn ... 179160.pdf

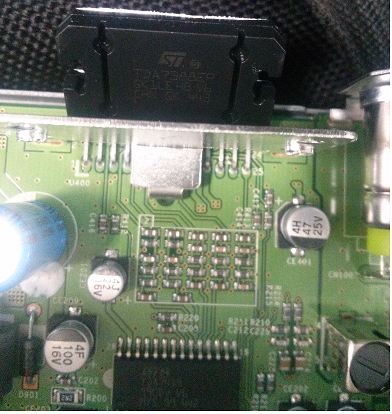

CI amplificador


CI de equalização : http://www.st.com/web/en/resource/techn ... 046340.pdf

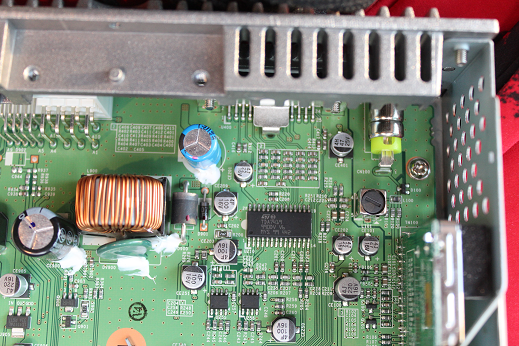

CI de Equalização


Projeto

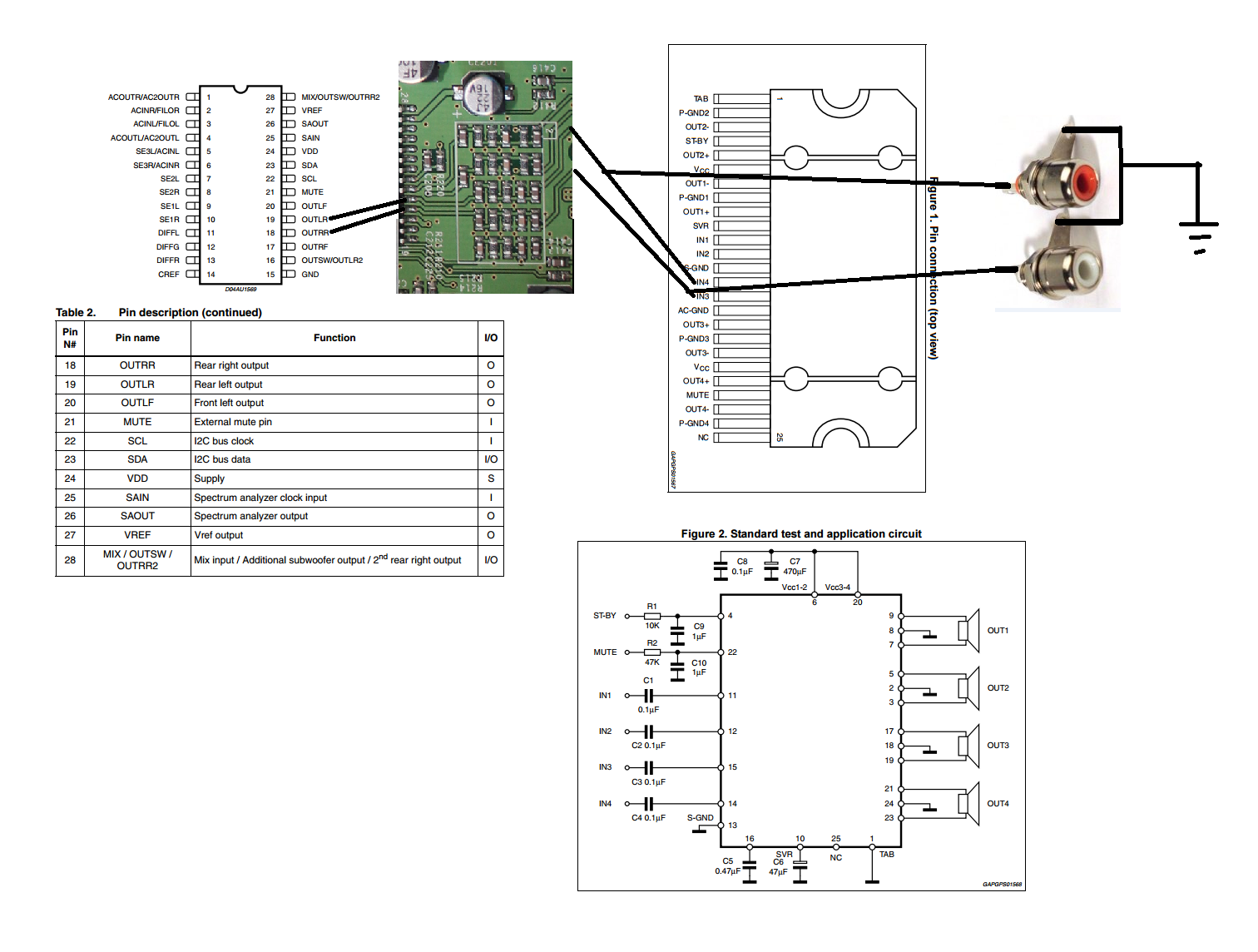

esquema


assim que eu concluir o projeto eu mando mais noticias

[glasousa]

Olá. Estou modificando o Blueaudio HBP-02 . Já postei umas fotos em outros tópico. Vou adicionar uma saída RCA a partir do circuito do aparelho, assim mantenho o funcionamento original, porem com a possibilidade de alimentar um modulo amplificador.
A motivação é que já tenho modulo e SUB e não quero gastar muito. Acredito que a modificação no Player vai invalidar a garantia só dele.
vou postar algumas fotos e o link do datasheet dos CIs relacionados.
CI amplificador : http://www.st.com/web/en/resource/techn ... 179160.pdf


CI de equalização : http://www.st.com/web/en/resource/techn ... 046340.pdf


Projeto


assim que eu concluir o projeto eu mando mais noticias

Maneiro, to no mesmo nipe q tu. Módulo e trio parados aqui, ou vou de CM ou mexo no blueaudio. Mantenha-nos informado, pfv.

Enviado de meu MotoE2(4G-LTE) usando Tapatalk

[eduardotv]

Fiz ontem as soldas. O ideal foi remover a placa da carcaça e fazer as soldas pelo lado de baixo. Bem nos pinos do CI Amplificador ( TDA7388 )
Desculpa, mas dessa vez não fotografei.

Foi bem tranquilo, desde que se tenha cautela na horas de manusear o ferro de solda
Nesse final de semana vou passar os cabos do painel até o porta-malas, alem da alimentação pro modulo que sair da Bateria.

[ms.bruno]

Boa noite,

Estou pesquisando também a placa do aparelho de áudio.
Alguém conseguiu o datasheet do aparelho de audio ?

Estou procurando algum ponto interno que consiga uma tensão de 5 Volts ou 12 Volts
somente com o equipamento ligado, para poder usar como REMOTE para acionar o módulo.
Onde posso encontrar um ponto de 5 ou 12 na placa ? Utilizarei rele para chavear 12 Volts para
o módulo.

Tentei direto dos falantes, mas contatei 6 Volts mesmo com o som desligado.

Conto com apoio.
Obrigado.

[dalton_lopes]

Fiz ontem as soldas. O ideal foi remover a placa da carcaça e fazer as soldas pelo lado de baixo. Bem nos pinos do CI Amplificador ( TDA7388 )
Desculpa, mas dessa vez não fotografei.

Foi bem tranquilo, desde que se tenha cautela na horas de manusear o ferro de solda
Nesse final de semana vou passar os cabos do painel até o porta-malas, alem da alimentação pro modulo que sair da Bateria.

O sinal do pré não ficou fraco?

[dalton_lopes]

Boa noite,

Estou pesquisando também a placa do aparelho de áudio.
Alguém conseguiu o datasheet do aparelho de audio ?

Estou procurando algum ponto interno que consiga uma tensão de 5 Volts ou 12 Volts
somente com o equipamento ligado, para poder usar como REMOTE para acionar o módulo.
Onde posso encontrar um ponto de 5 ou 12 na placa ? Utilizarei rele para chavear 12 Volts para
o módulo.

Tentei direto dos falantes, mas contatei 6 Volts mesmo com o som desligado.

Conto com apoio.
Obrigado.

Nao tem uma saída pra alimentação da antena? Se tiver, ela eh 12v pós chave

[eduardotv]

Ola a todos, e me desculpem a demora.
Resumindo, o projeto não deu certo.
Acontece que ao fechar o circuito o Autofalante fica mudo. calma que vou explicar em detalhes.

Pra começo de conversa os Pinos que informei não são dos 2 autofalantes externos e sim dos dois autofalantes direitos. Foi só um pequeno erro que foi corrigido facilmente.

O terra foi um ponto na carcaça mesmo

acontece que quando é fechado o circuito do sinal de um canal com o terra o auto falante fica mudo. mesmo com a resistência do corpo (mão direita e mão esquerda).
Pra deixar bem claro, o outo falante não atenua , ele simplesmente fica mudo

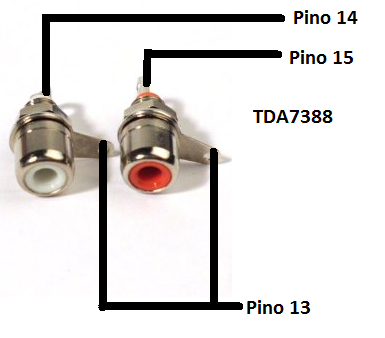

vou postar o esquema que eu pratiquei
Não parei pra pensar no Remoto. Tava tentando concluir essa etapa para seguir pra próxima. mas acabei desistindo

esquema

Sem título.png (373.73 KiB) Exibido 12135 vezes

[eduardotv]

Fiz ontem as soldas. O ideal foi remover a placa da carcaça e fazer as soldas pelo lado de baixo. Bem nos pinos do CI Amplificador ( TDA7388 )
Desculpa, mas dessa vez não fotografei.

Foi bem tranquilo, desde que se tenha cautela na horas de manusear o ferro de solda
Nesse final de semana vou passar os cabos do painel até o porta-malas, alem da alimentação pro modulo que sair da Bateria.

O sinal do pré não ficou fraco?

Ficou otimo, só que os autofalantes dos respectivos canais ficam mudos assim que conecto o RCA no Modulo.

[dalton_lopes]

Fiz ontem as soldas. O ideal foi remover a placa da carcaça e fazer as soldas pelo lado de baixo. Bem nos pinos do CI Amplificador ( TDA7388 )
Desculpa, mas dessa vez não fotografei.

Foi bem tranquilo, desde que se tenha cautela na horas de manusear o ferro de solda
Nesse final de semana vou passar os cabos do painel até o porta-malas, alem da alimentação pro modulo que sair da Bateria.

O sinal do pré não ficou fraco?

Ficou otimo, só que os autofalantes dos respectivos canais ficam mudos assim que conecto o RCA no Modulo.

Esperimentou levantar o CI de saída? Tenho quase certeza que se levantar as pernas do input do saída o som do falante nao vai cortar.
