Sensor de estacionamento 4 pontos 2 na frente 2 atrás

[CarlosZ]

Já vi muita gente se perguntando se é possível usar um sensor de estacionamento comum de quatro pontos com dois na frente e dois atrás, e sim é possível e fácil de fazer, eu uso no meu HB20 assim além de já ter instalado em outros dois carros, uma Zafira e um FIT.

Bom como fazer, o problema é o seguinte quando se liga a ré o sensor liga mas quando se vai para rente, precisa permanecer ligado, a solução é usar um relé temporizado, no caso o relé DNI 0303 que nada mais é do que o relé do temporizador do vidro elétrico do Monza (barato e fácil de encontrar em qualquer lugar).

Ele tem 4 pinos:

Pino 15: ligar o 12V da luz de ré
Pino 31: ligar no terra
Pino 30: 12V pós chave (podem usar o fio do acendedor de cigarros ou do rádio).
Pino 87: saída posiviva para ligar no sensor de ré fio vermelho.

Como montar o sensor de estacionamento.

A parte óbvia é fazer 2 furos atrás e 2 na frente nas extremidades do parachoques, mas os fios dos sensores são curtos, não chegam até o painel, é necessário cortar o fio dos sensores e colocar uma extensão entre eles, e não se preocupem podem usar um fio duplo comum que não tem nenhum problema de interferência (eu uso fio comum) ou podem usar um fio coaxial se quiserem, basta emendar os fios cuidando para não inverter o fio central e externo nas emendas.

Sugestão para furos no parachoque dianteiro: usar a espera do farol de neblina com um furo bem no meio, para aquela que tem o farol de neblina, usar o lado preto ao lado do farol de neblina. Isso porque é uma área pequena e não vai perder a garantia do parachoque dianteiro inteiro, só na parte preta do farol de neblina.

Depois é levar os fios até embaixo do painel de instrumentos e ligar o sistema.

Existem dois tipos de central do sensor de estacionamento:

Tipo 1: os dois sensores da esquerda mostram esquerda no display e os dois da direita mostram direita no display, neste caso ligar os dois de trás no lado direito da central do sensor e os dois da frente no lado esquerdo da central do sensor. Assim o display irá mostrar esquerda para frente (letra L do display) e direita para trás (letra R de Rear traseira do display).

Tipo 2: os sensores das pontas mostram esquerda e direita e os dois do meio marcam os dois ao mesmo tempo, neste caso usem os dois sensores de trás nos pinos das pontas da central do sensor e ou dois da frente nos pinos do meio da central do sensor. Assim o display irá mostrar um sinal desemparelhado de esquerda e direita para trás e um sinal idêntico para frente.

Para saber qual tipo é liguem o sensor de estacionamento direto na bateria e coloquem apenas um sensor em um dos pinos do meio da central e vejam se marca só direita ou esquerda ou os dois lados ao mesmo tempo só com um sensor ligado.

Prefiram se possível o tipo 1 que é mais fácil se orientar pelo display.

No uso vai funcionar assim, quando engatar a ré o sensor irá ligar e quando desligar a ré o relé irá manter o sensor ligado por mais 1 minuto, tempo suficiente para manobrar para frente, depois de um minuto irá desligar.

Vantagens: dá para manobrar para frente e para trás sem medo.

Desvantagem: somente no caso de um poste no meio do parachoques traseiro pois os dois sensores nas pontas do parachoques pegam muito bem os parachoques dos outros carros e paredes, mas coisas finas como um poste ou um engate de reboque bem no meio dos dois sensores acabam ficando longe e informam uma distância não real do objeto ao parachoques (real do objeto até eles que estão nas pontas). Mas como isso é bem difícil de ocorrer no dia a dia e o benefício é muito superior optei em 2+2 e não em 4 atrás.

Observação: os sensores devem ser nas extremidades pois é na manobra é o ponto mais perto dos objetos quando o carro está atravessado manobrando, dá até para pegar objetos próximos ao lado do carro.

Lembrem de manobrar lentamente pois os sensores são lentos nas respostas no display.

[Sebarib]

Show de bola o teu post, CarlosZ! Mostrou que conhece mesmo a parada.

[leoglima]

montei o meu projeto com 7 sensores, 4 atraz e 3 na frente, a noite tiro fotos e mando, com maiores detalhes.

abraços

[maximum]

montei o meu projeto com 7 sensores, 4 atraz e 3 na frente, a noite tiro fotos e mando, com maiores detalhes.

abraços

Não esqueça das fotos!

[leoglima]

montei o meu projeto com 7 sensores, 4 atraz e 3 na frente, a noite tiro fotos e mando, com maiores detalhes.

abraços

Não esqueça das fotos!

ja tinha esquecido, vou por aqui no alarme e ver se a noite as fotos vão prestar. ai poso logo em seguida

[leoglima]

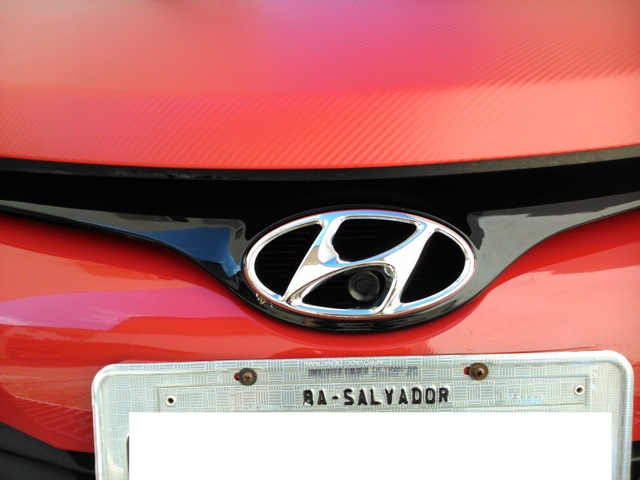

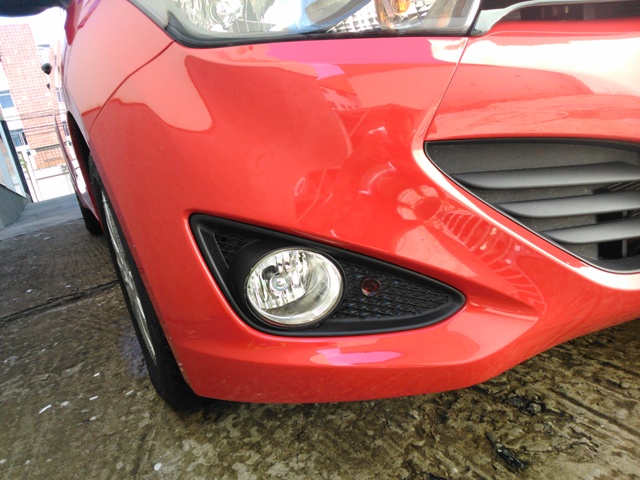

demorou mais saiu. foi mal a demora. olha as fotos de onde instalei os sensores da frente.

[leoglima]

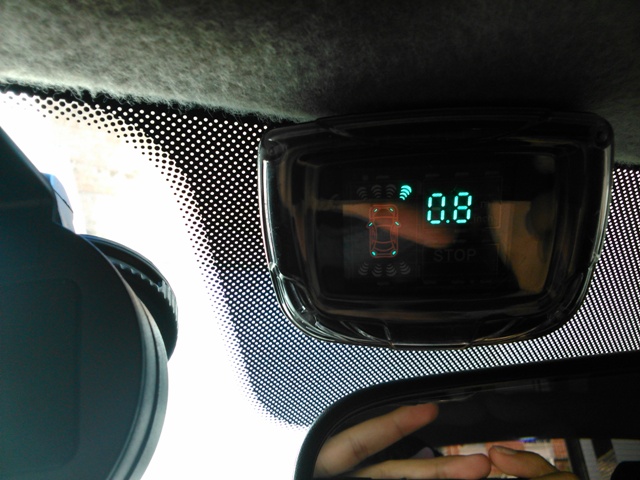

olha a telinha

[hard]

olha a telinha

melhor esquema q ja vi.

[leoglima]

olha a telinha

melhor esquema q ja vi.

que esquema que vc quer ? não tem segredo nenhum pra falar a verdade. o esquema elétrico é super simples, alimenta ele no fio da lâmpada de re. e o resto a passar cabo por dentro do carro, utilizando fusível de 3A como segurança para evitar qlq tipo de acidente, curto ou algo que seja possível de acontecer, afinal elétrica de carro é perigoso devido a incêndios.

[CarlosZ]

Como eu não tenho farol de neblina, coloquei o sensor bem no meio da parte preta onde ficaria o farol de neblina
