Chicote original do som. Dúvidas!

[Guilherme Noronha]

Desmontei hoje meu painel e fiquei com dúvida com relação ao plug original do carro.

Existem dois plugs, um aparentemente para energia e outro para os alto-falantes.

No plug dos alto-falantes, notei que existem 4 pares de fios (aparentemente para 4 alto-falantes) e mais 3 fios separados.

Primeira dúvida: Meu modelo é Comfort Plus, que possui fiação para som somente nas portas dianteiras. Sendo assim, por que existem 4 pares de fios no conector em vez de somente 2 pares das portas dianteiras? Pra onde vão esses outros 2 pares, já que não chegam até as portas traseiras?

Segunda dúvida: Pra que são esses 3 fios separados? Será que apesar do carro não vir com antena externa, existe fiação de antena até lá no local da antena?

Segue uma foto do plug para facilitar o entendimento:







UPDATE 26/11:





Abraços!

[Clever]

Desmontei hoje meu painel e fiquei com dúvida com relação ao plug original do carro.

Existem dois plugs, um aparentemente para energia e outro para os alto-falantes.

No plug dos alto-falantes, notei que existem 4 pares de fios (aparentemente para 4 alto-falantes) e mais 3 fios separados.

Primeira dúvida: Meu modelo é Comfort Plus, que possui fiação para som somente nas portas dianteiras. Sendo assim, por que existem 4 pares de fios no conector em vez de somente 2 pares das portas dianteiras? Pra onde vão esses outros 2 pares, já que não chegam até as portas traseiras?

Segunda dúvida: Pra que são esses 3 fios separados? Será que apesar do carro não vir com antena externa, existe fiação de antena até lá no local da antena?

Segue uma foto do plug para facilitar o entendimento:



Abraços!

Vou procurar saber algumas coiasa com o instalador, mas o chicote do IX35 encaixa perfeitamente neste.

[Belo.am]

E ai Guilherme , conseguiu saber alguma coisa sobre o chicote, eu tambem estou com a mesma duvida, e a antena tambem "morre" em algum lugar, alguem sabe onde?

[Guilherme Noronha]

Ainda não... Estou procurando o esquema elétrico do ix35 mas até agora sem sucesso...

Se não encontrar, no fim de semana vou mergulhar lá embaixo do painel pra tentar ver pra onde vão esses supostos fios das portas traseiras e da antena!

Abraços!

[Dear]

Ainda não... Estou procurando o esquema elétrico do ix35 mas até agora sem sucesso...

Se não encontrar, no fim de semana vou mergulhar lá embaixo do painel pra tentar ver pra onde vão esses supostos fios das portas traseiras e da antena!

Abraços!

O nosso IX35 é a Tucson nos EUA. Talvez isto facilite sua busca na net.

[Dear]

Ainda não... Estou procurando o esquema elétrico do ix35 mas até agora sem sucesso...

Se não encontrar, no fim de semana vou mergulhar lá embaixo do painel pra tentar ver pra onde vão esses supostos fios das portas traseiras e da antena!

Abraços!

O nosso IX35 é a Tucson nos EUA. Talvez isto facilite sua busca na net.

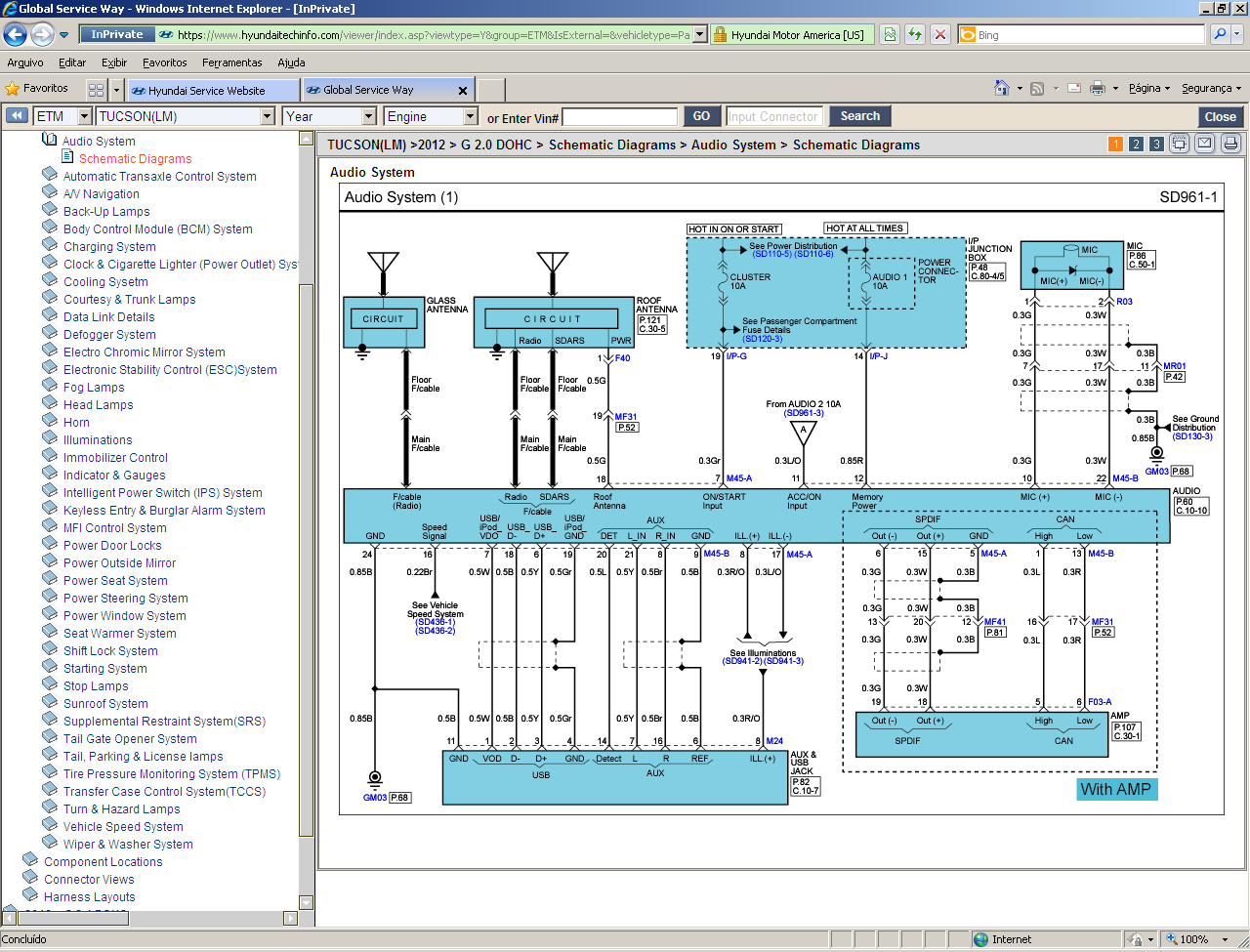

Aqui oh, do IX35... obtido no site http://www.hyundaitechinfo.com/

Não sei se ajuda muito, mas...

[Belo.am]

Guilherme, eu ja dei esse "mergulho", fiquei 1 hora de cabeça pra baixo e só consegui uma put.... dor de cabeça, se conseguir alguma coisa avisa a galera. Estou torcendo por vc, hhahahh. Valeu

[Guilherme Noronha]

Não resisti e mergulhei lá hoje mesmo, mas também não consegui nada. O máximo que encontrei foi um conector embaixo do porta-luvas que vem lá do painel e morre ali, sem ligar a lugar nenhum. Achei que tinha encontrado o conector das portas traseiras mas testei com o multímetro e os fios que encontrei não tem nada a ver com isso. Deve ser de algum acessório que a minha versão não tem.

Pesquisando aqui na net encontrei essa foto de um conversor de ix35 pra ISO:



e olhando a posição dos fios cheguei ao seguinte:



Não consegui ver de quais dos 3 fios da esquerda do conector de áudio saem os dois fios (laranja e azul) para o conector ISO, mas esses dois fios vão para o conector ISO de energia, então acho que está descartada a opção desses fios serem da antena externa.

Com isso, vemos que os fios Azul, Vermelho, Marrom e Branco são em teoria das caixas de som traseiras. Resta saber onde esses fios vão parar, já que não chegam até as portas.

E com relação ao conector de energia do HB20, os fios "importantes" são os seguintes:

Vermelho - 12V Bateria (sempre ligado)
Rosa/Preto - 12V Ignição (só com a chave ligada)
Preto - Neutro

É tudo que eu consegui descobrir até agora! hehe

[Dear]

Boa!

O dia que descobrir onde sai o cabo da antena, avisa a galera rsrs...

Será que ele não vai ali pra proximo do retrovisor interno, para instalar antenas internas?

[Clever]

Boa!

O dia que descobrir onde sai o cabo da antena, avisa a galera rsrs...

Será que ele não vai ali pra proximo do retrovisor interno, para instalar antenas internas?

Será que não chega até a pequena barbatana onde ficaria a antena... bom acho que essa semana eu descubro e qualquer coisa eu comento...
