Esquema elétrico do multimídia e do rádio do hb20 sense

[Jacobe_03]

Alguém tem o esquema elétrico do multimídia e do rádio simples do sense?
Poderia disponibilizar?

[marcelodasilva]

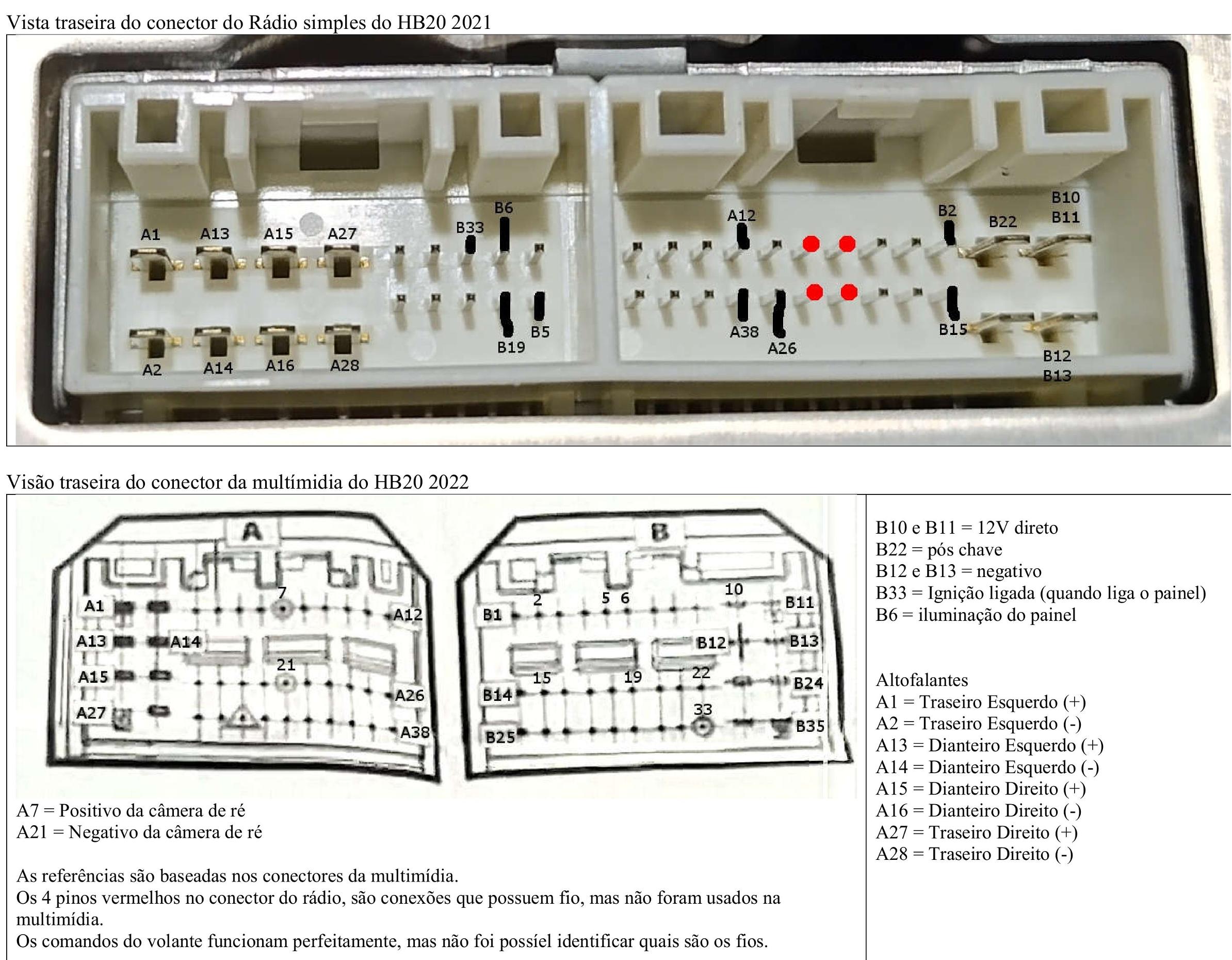

Segue esquema que fiz quando troquei o rádio simples do meu sense pelo multimídia original. Coloquei câmera de ré, porém não consegui encontrar o pino de ativação na multimídia, na internet encontrei uma pessoa dizendo que seria o B25, mas no meu não funcionou.

Segue esquemático, espero que ajude.

[AlexandreGomes]

Poderia me informar as corres dos fios? ou pelo menos tirar uma duvida minha esse fio de pôs chave B22 ele é verde?
